基本信息：
項目名稱：昆明長水國際機場電氣火災系統的設計與應用
項目地點：昆明
實施時間：2012年5月
項目簡介：
東航昆明新機場維修基地項目作為國家規劃確定的中國面向東南亞、南亞和連接歐亞的中國第四大門戶樞紐機場，自2007年2月11日正式奠基以來，一直是世人關注的焦點工程，東航昆明新機場基地項目的建設進展?fàn)縿?dòng)著每一位東航云南人的心。上海安科瑞電氣股份有限公司于2012年5月承接了東航昆明新機場維修基地項目電氣火災監控系統項目。整個系統采用Acrel-6000型電氣火災監控系統，通過與ARCM剩余電流式電氣火災監控裝置及數字型剩余電流互感器相結合實現對配電系統的電氣火災監控。
東航昆明新機場維修基地項目監控范圍共分為3個區域，分別為航食區、污水處理站、動力中心。系統所監控設備為航食區內24只ARCM200-J4、污水處理站內38只ARCM200-J1及動力中心的96只ARCM200J1。監控中心在其動力中心。

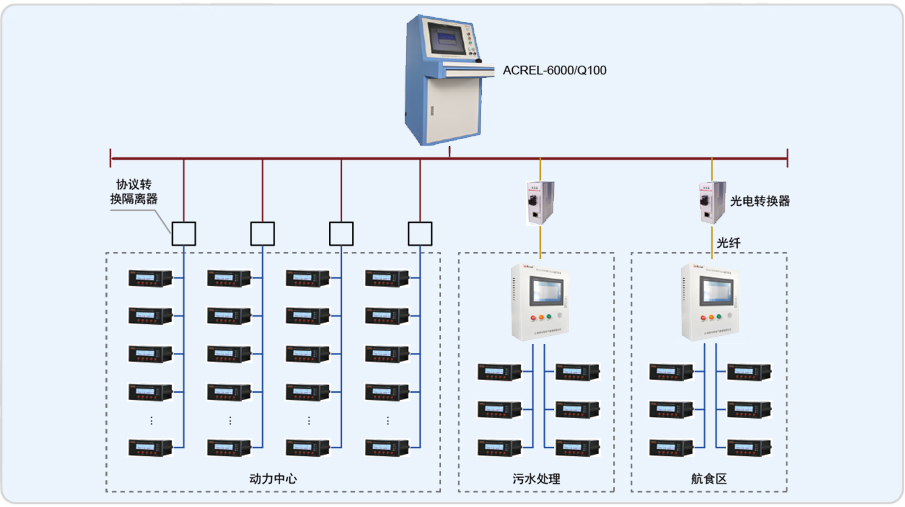

系統采用分層分布式結構，站控管理層及現場設備層，站控管理層設備為我公司一套琴臺式電氣火災監控設備及2套壁掛式電氣火災監控設備，對分散在各區域內的ARCM剩余電流式電氣火災監控裝置進行遙測、遙信，實現監控與管理。各區域內探測器采用RS485總線直接接入琴臺式電氣火災監控設備。系統采用Acrel-6000電氣火災監控系統，實現對被保護電氣線路的實時監測。
系統實現的功能：
1.實現對監控單元分合閘狀態的監測。采用聲光報警方式提示；
2.監控被監控設備與探測器之間的連接線斷路、短路及監控設備主電源欠壓、過壓的報警，發出與監控報警有明顯區別的聲光故障報警信號；
3.對全部監控單元的分閘、合閘進行遙控操作；
4.可實現自檢功能，檢測通信線路連接狀態；
5.具備報警記錄功能，可查看故障事件類型、發生時間、故障描述。
